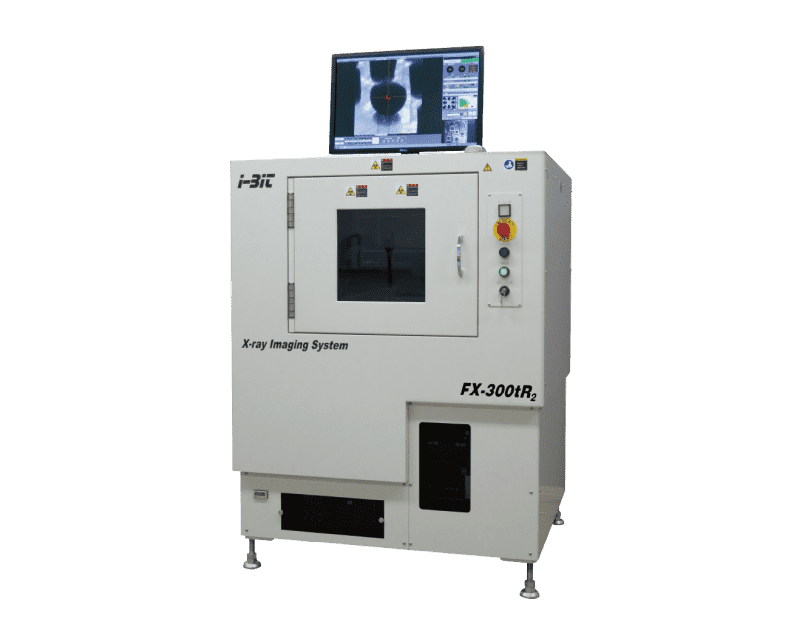

アイビット製オフラインＸ線検査装置FX-300tR2

アイビット製オフラインＸ線検査装置 FX-300tR2
特徴
  1. 幾何学倍率：900倍
  2. モニター倍率：5,400倍
  3. Ｘ線出力：90kV
  4. Ｘ線焦点径：5μ、15μ（切替）
基本仕様

  1. Ｘ線管種類

    マイクロフォーカス、 密閉型、 透過式ターゲット

  2. Ｘ線管電圧

    30 - 90kＶ

  3. Ｘ線管電流

    0 - 60μA

  4. Ｘ線焦点径

    5μm、 10～15μm（切替）

  5. 幾何学倍率

    幾何学倍率：900倍
    FOD：Ｘ線源-サンプル距離（最小）=0.5mm
    FID：Ｘ線源-受光部距離（最大）=450mm、 450/0.5=900倍

  6. モニター表示倍率

    モニター表示倍率：5,400倍
    Ｘ線受光部センサ寸法：50×50mm 24インチモニター表示部寸法：300×300mm
    モニターによる拡大率：300/50=6倍
    幾何学倍率×表示拡大率=900×6=5,400倍

  1. Ｘ線受像部

    130万画素フラットパネル、 14bit（16,384階調）

  2. 検査トレイサイズ

    FX-300tR2：330×250ｍｍ

  3. 検査領域

    FX-300tR2：330×250ｍｍ

  4. Ｘ線カメラ軸ストローク（Ｚ1）

    450ｍｍ

  5. Ｘ線管ストローク（Ｚ2）

    140ｍｍ

  6. Ｘ線カメラ軸傾斜角度（Q）

    0° （垂直）～60°傾斜

  7. モニター

    24インチLCD（1,920×1,200画素）

  8. 供給電源

    単相AC200～230V、 1.5kVA

  9. 装置寸法

    FX-300tR2：
    1,000（Ｗ）×880（Ｄ）×1,350（Ｈ）mm

  10. 装置重量

    FX-300tR2：600kg

  1. オプション

    マニプレータ、 回転テーブル、 パソコンデスク、 垂直CT機能

  2. Ｘ線漏洩線量

    1μSv/h以下、 Ｘ線取扱資格は不要（国外では設置国の法令に従ってください）
